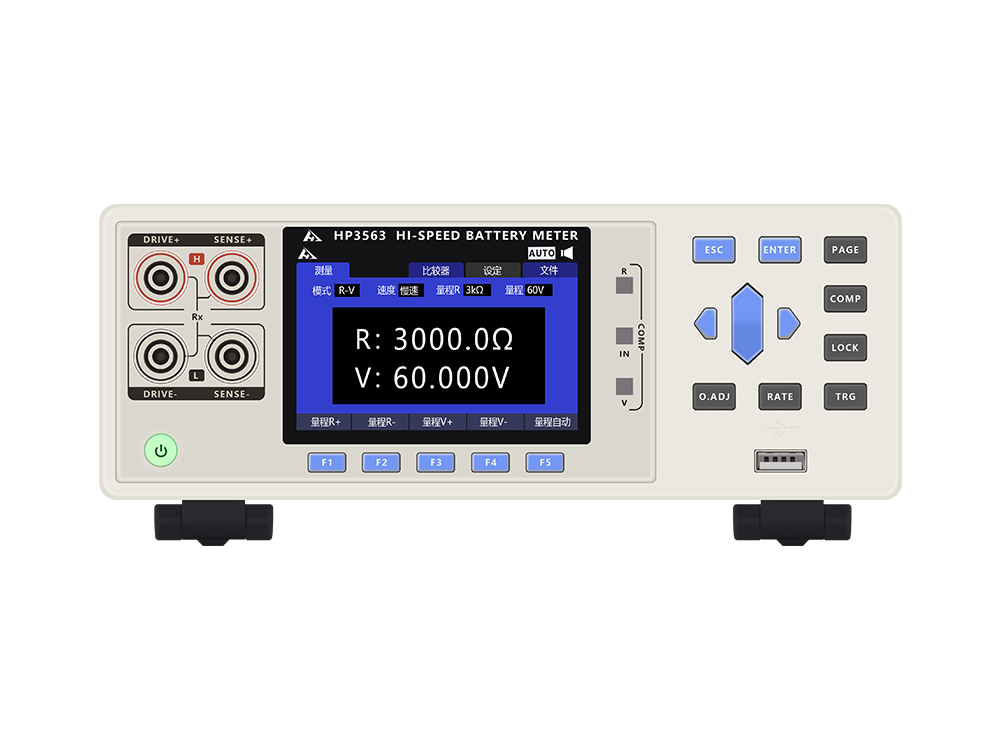

產品概述
■ HP3563系列是一種高精度、寬量程，采用高性能微處理器控制的電池內阻測試儀。無論是趨向大型化、低阻化的鋰電池，還是高電壓應用增長中的電池組，面對不斷發展的電池生產行業，該儀器能同時高速檢查內部電阻(IR)和電池電壓(OCV)。該產品分辨率高、穩定性好、測試周期短、外形精致、功能強大、接口豐富、適用于產品研發和自動化產線。
產品特點
■ 內阻最小分辨率0. 1 μΩ，最高范圍3. 1kΩ 電池自動測試功能
■ 0.005%超高電壓精度(僅HP3563D) 搭載溫度測量功能(僅HP3563D)
■ 最小測試周期僅需10ms 電壓最小分辨率10μV，最高范圍120V(僅HP3563D)
■ 超強抗靜電沖擊(僅HP3563D) 測試線阻抗容限大幅加強，測試通道無限擴展
■ 抗干擾能力強 支持多路測試 (選配多路掃描卡)
■ 交流四端子法，高精度測低電阻 標配豐富接口適用于自動化測試設備
產品應用
■ 用于電池高速分選檢查
■ 用于電芯、pack、電池模組內阻和電壓檢查
■ 配套自動測試設備完成電池內阻+電壓的自動檢測
■ 用于電池的研究開發測量
■ 同時高速檢查內部電阻(IR)和電池電壓(OCV)
■ 多個電池掃描測量
產品規格
型 號 | HP3563D | HP3563 | HP3563-12H | HP3563-24H | |
測試參數 | 交流電阻 、直流電壓 | ||||
測試通道 | 單路 | 12路 | 24路 | ||
內阻 | 基本精度 | 0. 5%(3mΩ) ；0. 5%(30m Ω)；0. 3%(≥300mΩ ) | |||
范 圍 | 0.0001mΩ ~ 3.1000kΩ | ||||
電壓 | 基本精度 | 0 .005% | 0.01% | ||
范 圍 | 0.00001V - 120.000V | 0.00001V ~60.0000V | |||
溫度 | 基本精度 | 1 ℃ | -------- | ||
范 圍 | 20 -99.9 ℃ | --------- | |||
信號源 | 測量電流頻率：1kHz±0.2Hz；開路電壓：<25V； 測試電流：<100mA | ||||
量 程 | 3mΩ , 30mΩ , 300mΩ , 3Ω , 30Ω , 300Ω , 3kΩ；7檔全量程自動或手動測試模式 | ||||
測試速度 | 超快速：100次/秒，快速：50次/秒，中速：20次/秒 ，慢速：3次/秒 | ||||
校準方式 | 全量程內短路清零 | ||||
比較器 | 4檔分選和檔計數 | ||||
觸發模式 | 內部觸發(INT) 、手動觸發 ( MAN) 、外部觸發 ( EXT) 、總線觸發 ( BUS) 、自動觸發 (AUT) | ||||

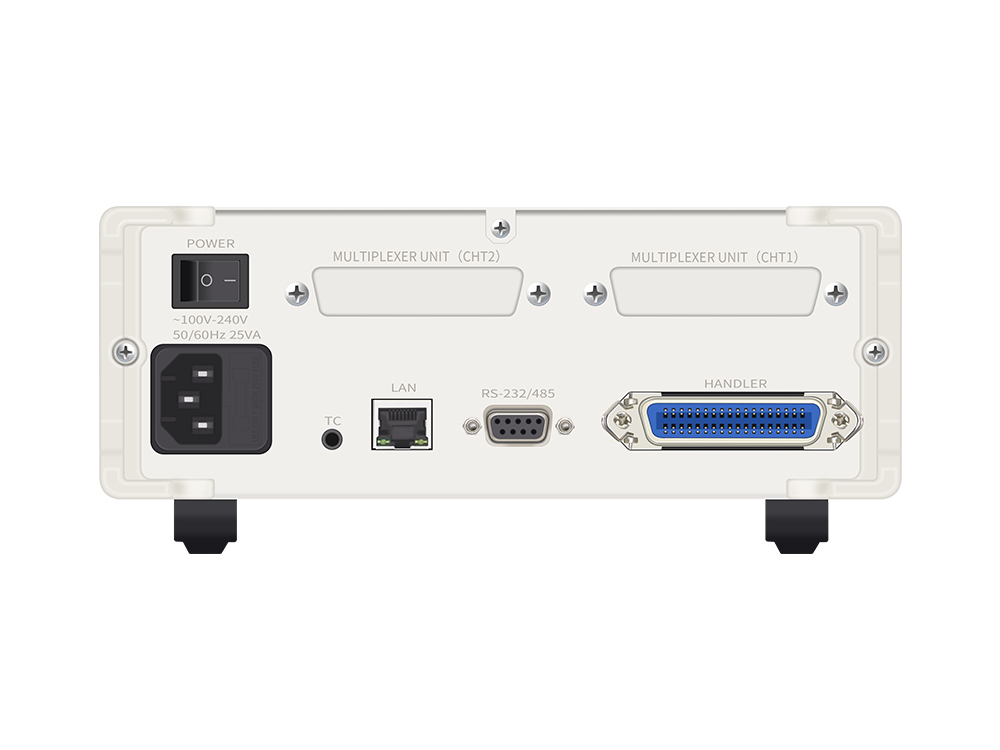

接 口 | RS232/485接口 、LAN接口、 I/O接口 | ||||
電 源 | 電壓: 100VAC~256VAC；頻率: 50Hz~60Hz；額定功率：15VA | ||||
尺寸與重量 | 325mm*215mm*96.5mm；重量：3kg | ||||
